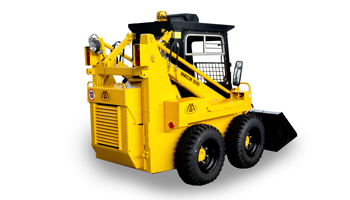

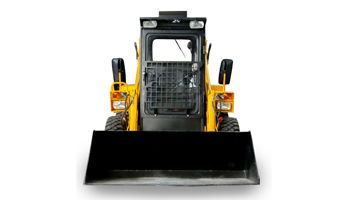

Мини-погрузчик МКСМ-800Н
Мини-погрузчик МКСМ - 800Н служит для погрузочных и транспортировочных работ с грунтом и сыпучими породами, планирования территории, снегоочистки и мусороуборки, рытья ям и траншей, скважного бурения.
Наиболее часто МКСМ-800Н применяется при промышленных, строительных, коммунальных и дорожных работах, а также в других отраслях, где тесные условия не позволяют использовать крупногабаритную технику.
Высокая степень компактности и отличная управляемость позволяют использовать в стесненных условиях. Габаритные размеры машины дают возможность проникать в проемы высотой от 2,1 м и шириной от 1,8 м. МКСМ-800Н наиболее эффективно проявляет себя при уходе за тротуарами, дорожками для пешеходов, аллеями, рынками, проведении ландшафтных и дорожных работ.
Небольшой вес и габаритные размеры погрузчика позволяют осуществлять его транспортировку в грузовом автомобиле. Благодаря бесступенчатому переключению скоростей в правой и левой коробке передач, при помощи объемного гидропривода, МКСМ-800Н плавно меняет скорость движения и разворачивается на месте.
Управление движением осуществляется двумя джойстиками, установленными в боковых панелях. Основным преимуществом является универсальность машины, обеспечиваемая разнообразным быстросменным навесным оборудованием. Смена навесного оборудования настолько легка, что ее может провести сам оператор, при этом гидросистемы машины и навесного оборудования без слива рабочей жидкости соединяются посредством быстросъемной муфты.
Технические характеристики МКСМ-800Н
Мини-погрузчик МКСМ-800Н |
|
Наименование (модель) |
МКСМ-800Н |
Двигатель |
Дизельный HATZ 3M41 |
Тип двигателя |
Четырехтактный трехцилиндровый, с воздушным охлаждением |
Расположение цилиндров |
рядное |
Соответствие Европейскому экологическому стандарту |
ЕЭК ООН №24-03 |
Ресурс двигателя до первого капремонта, моточасов |
не менее 18000 |
Номинальная частота вращения коленвала двигателя, об/мин |
2300 |
Удельный расход топлива при вышеуказанной мощности, г/кВт*ч (г/л. с*ч) |
220 (161,8) |
Среднечасовой расход топлива, л/ч |
6 |
Минимальная частота вращения коленвала двиг. На холостом ходу, об/мин |
850 (+50) |
Возможность использования мини погрузчика в закрытых помещениях по показателю дымности, в соответствии с европейским стандартом |
наличие |
Мощность двигателя, кВт (л.с.), не менее |
36,8 (50) |
Расход масла после обкатки |
1% от расхода топлива при полной нагрузке |
Номинальная частота вращения коленчатого вала, об/мин |
2300 |
Номинальная частота вращения коленчатого вала на холостом ходу, об/мин |
850 |
Рабочее давление двигателя, Мпа (кг/см²) |
16(160) |
Максимальная грузоподъемность, кг не менее |
800 |
Максимальная грузоподъемность, Н (кгс), не более |
8000 |
Максимальная статическая опрокидывающая нагрузка, Н |
16000 |
Эксплуатационная масса с основным ковшом, кг |
2800 ± 2,5 % |
Транспортная масса с основным ковшом, кг |
2655 ± 2,5 % |
Полная масса машины, кг |
3700 ± 2,5 % |
Максимальная сила тяги, кН |
24 |
Максимальная скорость движения, км/ч не менее |
10 |
Минимальный радиус поворота с основным ковшом, мм |
2440 |
Уровень звука на рабочем месте, дБА, не более |
92 |
Корректированное по частоте значение виброускорения (вертикального) на рабочем месте, дБ, не более |
115 |
Корректированное по частоте значение виброускорения (вертикального) на органах управления, дБ, не более |
126 |

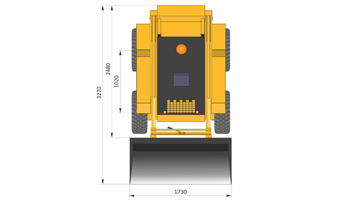

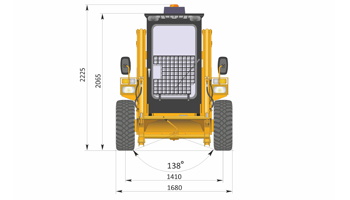

Основные размеры |
|
ширина машины, мм, не более |
1680 |
длина машины с основным ковшом, мм, не более |
3270 |
длина машины без ковша, мм, не более |
2480 |
высота машины по крыше кабины, мм, не более |
2065 |
высота по вентилятору системы вентиляции, мм, не более |
2220 |
высота машины по проблесковому фонарю, мм, не более |
2225 |
база, мм |
1020 |
ширина колеи, мм, не более |
1410 |
максимальный вылет ковша, мм |
1370 |
Вылет ковша при разгрузке (при максимальном угле разгрузки), мм |
640 |
ширина основного ковша, мм |
1730 |
максимальная высота погрузчика с поднятым ковшом, мм |
3700 |
максимальная высота передней кромки ковша при максимальном угле разгрузи 37º, мм |
2410 |
высота передней кромки ковша при максимальном вылете, мм |
1485 |
дорожный просвет, мм, не менее |
206 |
максимальная высота точки подвески ковша, мм |
3060 |
передний угол свеса машины |
16° |
задний угол свеса машины |
23° |
угол перехода |
124° |
угол опрокидывания ковша на себя |
39° |
угол врезания ковша в верхнем положении |
45° |
угол опрокидывания ковша от себя в верхнем положении |
37° |
поперечный угол просвета |
138° |
Преодолеваемые препятствия |
|
Работа на уклоне, град., не более |
5° |
Удержание стояночным тормозом на уклоне, не более |
13° |
предельное значение переднего угла проходимости, не менее |
13º |
предельное значение заднего угла проходимости, град. не менее |
23º |
Кабина |
цельнометаллическая, опрокидываемая вперед (для доступа к узлам и агрегатам для обслуживания и ремонта) |
Крепление кабины к раме |
шарнирное |
Операторское кресло |
подрессорено, имеет возможность продольного перемещения |
Ремень безопасности двух точечный |
в наличии |
Дуга безопасности |
в наличии |
Расположение всех приборов и управления |
в кабине оператора |
Отопление, вентиляция, шумоизоляция кабины |
в наличии |
Кабина стальная с круговым остеклением |
в наличии |
Внутреннее освещение кабины |
в наличии |
Электрический звуковой сигнал |
в наличии |
Наружные зеркала заднего вида |
в наличии |
Стеклоочиститель |
Пер. стекла - электрический Заднего стекла-с ручным приводом |
Уровень звука на рабочем месте, дБа |
92 |
Трансмиссия |
Гидрообъёмная передача (ГОП) с шестеренчатыми коробками передач |
Максимальная сила тяги, кН |
24 |
Колёсная формула |
4x4 |
Скорость передвижения назад и вперёд, км/ч не менее |
10 |
Гидравлические преобразователи |
|
Гидронасос |
аксиально-плунжерный регулируемый, 2 шт. |
Коробка передач |
шестеренчатый редуктор, с дисковым тормозом - 2 шт. |
Способ управления движением машины, поворотом и рабочим тормозом |
Бесступенчатое регулирование скоростей правой и левой коробки передач с помощью рычага управления (джойстик) |
Привод насосов |
Шестеренчатый редуктор с однодисковой фрикционной муфтой |
Тип привода |
Механический |
Гидравлическая система рабочего оборудования |
|
насос |
шестеренчатый |
раб давление МПА (кгс/кв. см), не менее |
16 (160) |
Колеса |
|
Шина |
10,0/75-15,3 |
Размер ободов |
9,0-15,3 |
Пригодны для работы на грунтах с низкой несущей способностью |
|
Давление в шинах, кПа (кгс/кв. см) |
240 +/-25 (2,4+/-0,25) |
Аккумуляторная батарея |
|
Напряжение электрооборудования, В |
12 |
Номинальное напряжение, В |
12 |
Емкость, А*ч |
90 |
Количество, шт. |
1 |
Проблесковый фонарь |
в наличии, 1 шт. |
Звуковой сигнальный прибор |
в наличии, 2 шт. |
Автономный воздушный отопитель |
в наличии, 12 В |
Заземлен |
минус |
